Ловушка двойного действия CHBS-02
Ловушка двойного действия CHBS-02 компании использует пар в качестве движущей среды. Когда давление пара в оборудовании или трубопроводе выше, чем давление в обратном трубопроводе, он работает как ловушка; когда давление пара в оборудовании или трубопроводе близко или равно давлению в обратном...
Описание
маркер
Ловушка двойного действия CHBS-02 компании использует пар в качестве движущей среды. Когда давление пара в оборудовании или трубопроводе выше, чем давление в обратном трубопроводе, он работает как ловушка; когда давление пара в оборудовании или трубопроводе близко или равно давлению в обратном трубопроводе и внутренний конденсат не может быть сброшен, он автоматически переводится в режим работы насоса для сбора конденсата. Преобразование устройства из ловушки в конденсатный насос основано на колебаниях давления в оборудовании или трубопроводе, автоматически дополняемых им для колебаний давления в условиях застоя конденсата в теплообменнике, вызванного дилеммой регенерации конденсата, обеспечивает хорошее решение.
материал
| имя | Материал |
| Корпус насоса | A216.Gr WCB |
| крышка насоса | A216.Gr WCB |
| Плавающий механизм соединения | 304 SS |
| Впускной клапан в сборе | 304 SS |
| Выпускной клапан в сборе | 304 SS |
| весна | Inconel |
| Прокладка крышки насоса | Графитовая прокладка |
| Сердечник ловушки | 12Cr18Ni9Ti |
| Седло клапана ловушки | 12Cr18Ni9Ti/STL |
| входной фильтр | A216.Gr WCB |
| Впускной и выпускной обратный клапан | A351 CF3M |

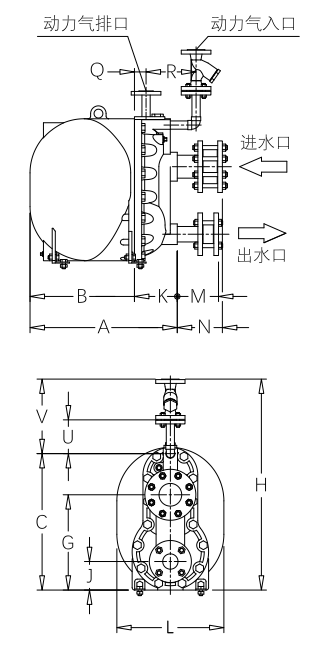

Размеры
| символ | длина | символ | длина |
| A（mm） | 571 | L（mm） | 420 |
| B（mm） | 405 | M（mm） | 160 |
| C（mm） | 536 | N（mm） | 175 |
| D（mm） | 240 | P（mm） | 143 |
| E（mm） | 297 | Q（mm） | 45 |
| G（mm） | 374 | R（mm） | 194 |
| H（mm） | 828 | U（mm） | 133 |
| J（mm） | 112 | V（mm） | 160 |
| J（mm） | 116 |
Размер интерфейса и подключение к трубе
| Технические характеристики насоса | DN25xDN25 | ||
| Импорт конденсата | Выход конденсата | Импорт энергетического газа | Мощность выхлопа газа |
| DN25 | DN25 | DN15 | DN15 |
| Фланцевое соединение: HG/T20592 PN16RF или ANSIB16.5 CL150RF. | |||
Технические параметры
| Расчетное давление и температура | 1.5MPa@220℃ |
| самое высокое рабочее давление | 1.0MPa |
| Максимальная рабочая температура | 185℃ |
| Испытание на максимальное давление холодной воды | 2.0MPa |
| дисковод | пар |
| максимальный объем насоса | 8500Kg/h |
| Максимальное смещение ловушки | 33t/h |
