Ловушки свободный поплавок CHZF20-05
CHZF20-05 Свободный поплавковый дренажный клапан приводит к срабатыванию поплавкового поплавкового клапана путем изменения уровня конденсата в полости клапана. Поплавок поднимается и опускается в зависимости от количества конденсата в камере клапана и изменения уровня воды, а открытие отверсти...
Описание
маркер
CHZF20-05 Свободный поплавковый дренажный клапан приводит к срабатыванию поплавкового поплавкового клапана путем изменения уровня конденсата в полости клапана.
Поплавок поднимается и опускается в зависимости от количества конденсата в камере клапана и изменения уровня воды, а открытие отверстия в седле клапана автоматически регулируется для непрерывного выпуска насыщенного конденсата.
Когда поступление конденсата прекращается, поплавок опускается на дно под действием собственного веса и закрывает седло сливного клапана.
Поскольку отверстие в седле сливного клапана находится ниже уровня конденсата, пар и вода естественным образом разделяются, образуя гидрозатвор, так что утечки свежего пара не происходит.
Продукт имеет высокое противодавление, низкую степень переохлаждения и может непрерывно отводить насыщенный конденсат.Будучи гидрофобным, он не подвержен изменениям температуры и давления. Поплавок является единственным рабочим элементом с небольшой частотой отказов и простотой обслуживания.
Основные параметры
Максимальный перепад давления: 2 МПа
Максимальный объем: 500 кг/ч
Выбираемые материалы для оболочки: Корпус клапана в стандартной комплектации оснащен WCB, а CF8, WC6 и другие материалы могут быть изготовлены по индивидуальному заказу или проконсультироваться с производителями

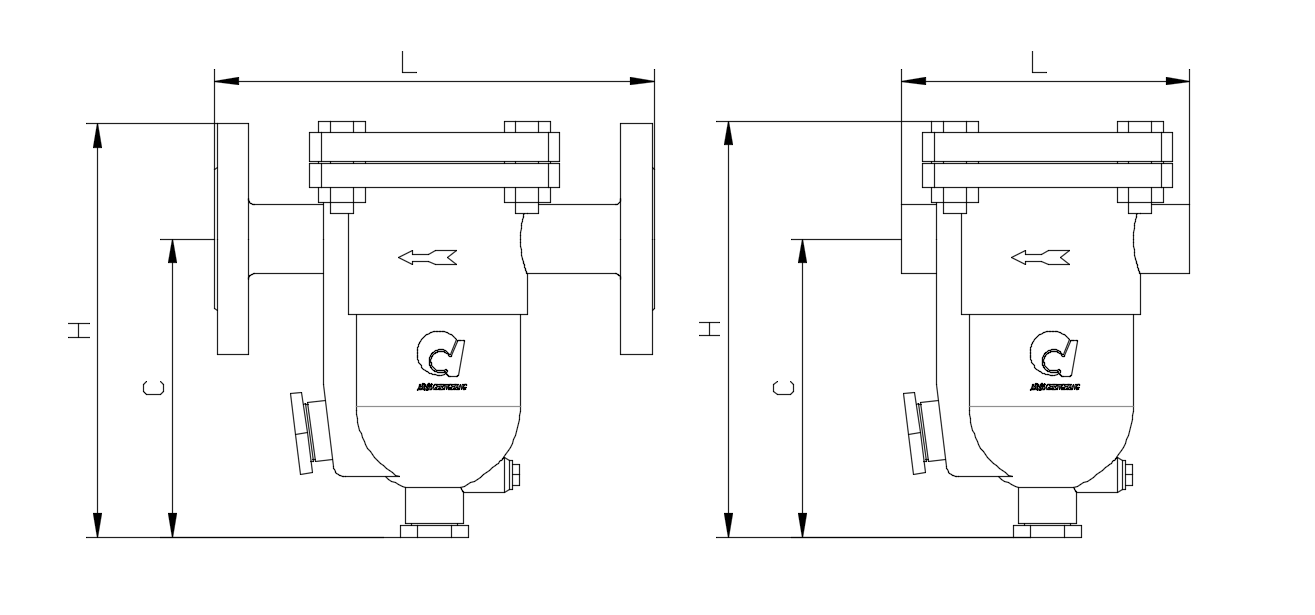

Размеры
| номер модели | CHZF20-05SW | CHZF20-05F | |||||||
| Форма подключения | Муфтовая сварка ANSI B16.1
Внутренняя резьба NPT ANSI B1.20.1 |
HG/T 20592 PN16/25/40 HG/T 20615 PN20/50 ASME B16.5 CL150/300 фланец :RF |
|||||||
| Номинальный диаметр | DN15 | DN20 | DN25 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| L mm | 120 | 195 | 210 | ||||||
| H mm | 150 | 150 | 160 | ||||||
| C mm | 98 | 98 | 101 | 98 | 98 | 101 | |||
| Вес kg | 2.6 | 2.6 | 2.6 | 4.6 | 5.0 | 6.0 | 6.5 | 7.0 | 7.5 |
Таблица соответствия давления и температуры оболочки (WCB)
| давление MPa | 5.0 | 4.0 | 3.7 | 2.8 |
| температура ℃ | -29-100 | 260 | 343 | 427 |
