Мембранные коробочные конденсатоотводчики CHM12-05 в основном используются для трубопроводов низкого давления, малых объемов транспортировки пара и вспомогательного оборудования, трассирующих линий, в связи со сбросом переохлажденной воды, особенно для перегретого пара и сброса в трубопровод в...
Описание
маркер
Мембранные коробочные конденсатоотводчики CHM12-05 в основном используются для трубопроводов низкого давления, малых объемов транспортировки пара и вспомогательного оборудования, трассирующих линий, в связи со сбросом переохлажденной воды, особенно для перегретого пара и сброса в трубопровод в естественных условиях. Он также используется для сброса неконденсирующихся газов в паровых системах.
Мембранный блок имеет небольшие размеры, высокую устойчивость к замерзанию и перегреву, может устанавливаться горизонтально и вертикально. Высокая степень переохлаждения отводимого конденсата и небольшое количество отводимого пара.
Основные параметры
Максимальный перепад давления: 2.5 МПа
Максимальный объем: 1000 кг/ч
Выбираемые материалы для оболочки: Корпус клапана в стандартной комплектации оснащен WCB, а CF8, WC6 и другие материалы могут быть изготовлены по индивидуальному заказу или проконсультироваться с производителями

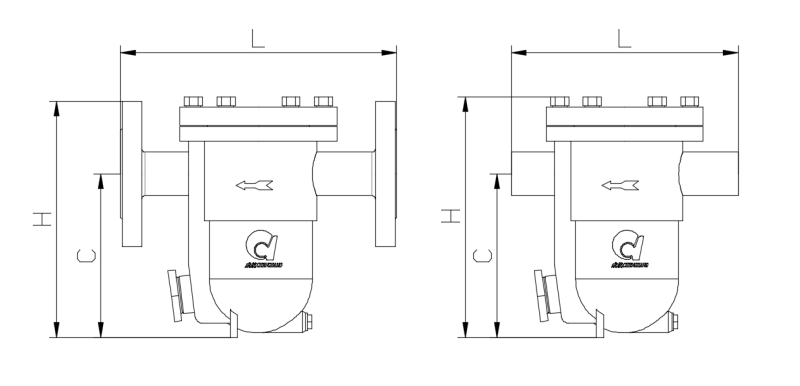

Размеры
| номер модели | CHZF25-10SW | CHZF25-10F | |||||||
| Форма подключения | Муфтовая сварка ANSI B16.1
Внутренняя резьба NPT ANSI B1.20.1 |
HG/T 20592 PN16/25/40 HG/T 20615 PN20/50 ASME B16.5 CL150/300 фланец:RF |
|||||||
| Номинальный диаметр | DN15 | DN20 | DN25 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| L mm | 150 | 230 | 270 | ||||||
| H mm | 165 | 165 | |||||||
| C mm | 108 | 108 | |||||||
| вес
kg |
7.9 | 9.2 | 10.0 | 9.7 | 11.0 | 12.2 | 12.5 | 13.6 | 15.5 |
Таблица соответствия давления и температуры оболочки (WCB)
| давление MPa | 5.0 | 4.0 | 3.7 | 2.8 |
| температура ℃ | -29-100 | 260 | 343 | 427 |
