CHZF25-80 свободный поплавковый дренажный клапан работает за счет изменения уровня конденсата в клапанной камере, что приводит в движение поплавок для открытия и закрытия Поплавок поднимается и опускается в зависимости от количества конденсата в камере клапана при изменении уровня воды и автом...
Описание
маркер
CHZF25-80 свободный поплавковый дренажный клапан работает за счет изменения уровня конденсата в клапанной камере, что приводит в движение поплавок для открытия и закрытия
Поплавок поднимается и опускается в зависимости от количества конденсата в камере клапана при изменении уровня воды и автоматически регулирует открытие отверстия в седле клапана для непрерывного выпуска насыщенного конденсата; когда поступление конденсата прекращается, поплавок опускается на дно под действием собственного веса и закрывает отверстие в седле сливного клапана
Поскольку отверстие в седле сливного клапана находится ниже уровня конденсата, пар и вода естественным образом разделяются, образуя гидрозатвор, так что утечки свежего пара не происходит.
Изделие обладает высокой скоростью противодавления, малой степенью переохлаждения и может непрерывно отводить насыщенный конденсат. На него не влияют изменения температуры и давления при гидрофобизации, а поплавок является единственным действующим элементом, с малым количеством отказов и простым обслуживанием.
Основные параметры
Максимальный перепад давления: 2.5 МПа
Максимальный объем: 8000 кг/ч
Выбираемые материалы для оболочки: Корпус клапана в стандартной комплектации оснащен WCB, а CF8, WC6 и другие материалы могут быть изготовлены по индивидуальному заказу или проконсультироваться с производителями

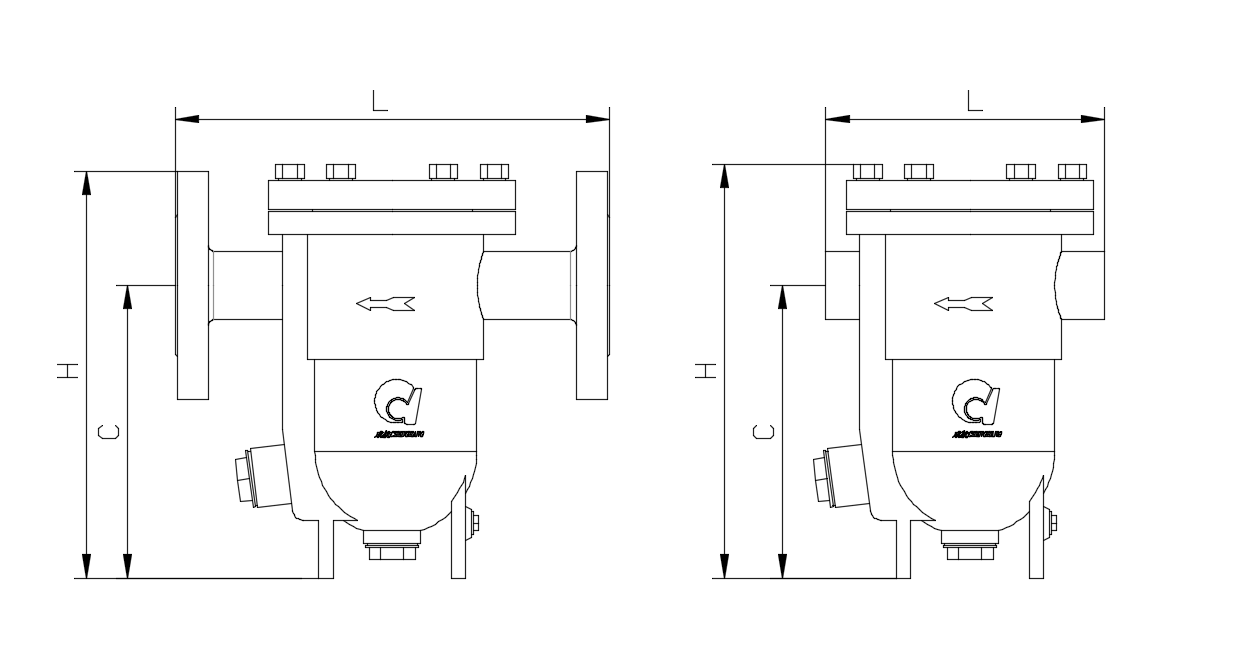

Размеры
| номер модели | CHZF25-80F | |||
| Форма подключения | HG/T 20592 PN16/25/40 HG/T 20615 PN20/50 ASME B16.5 CL150/300 фланец:RF |
|||
| Номинальный диаметр | DN50 | DN65 | DN80 | DN100 |
| L mm | 460 | |||
| H mm | 430 | |||
| C mm | 300 | |||
| вес
kg |
66.0 | 69.0 | 71.0 | 72.0 |
Таблица соответствия давления и температуры оболочки (WCB)
| давление MPa | 5.0 | 4.0 | 3.7 | 2.8 |
| температура ℃ | -29-100 | 260 | 343 | 427 |
