Мембранная коробчатая ловушка CHM16-07
Мембранный коробчатый конденсатоотводчик CHM16-07 в основном используется для трубопроводов низкого давления, малых объемов транспортировки пара и вспомогательного оборудования, трассирующих трубопроводов, в связи со сбросом переохлажденной воды, особенно для перегретого пара и трубопроводов в ...
Описание
маркер
Мембранный коробчатый конденсатоотводчик CHM16-07 в основном используется для трубопроводов низкого давления, малых объемов транспортировки пара и вспомогательного оборудования, трассирующих трубопроводов, в связи со сбросом переохлажденной воды, особенно для перегретого пара и трубопроводов в случаях натурного сброса.
Мембранный блок имеет небольшие размеры, высокую морозо- и перегревостойкость, может устанавливаться горизонтально и вертикально. Высокая степень переохлаждения отводимого конденсата и небольшое количество отводимого пара.
Основные параметры
Максимальный перепад давления:1.6 МPa.
Максимальное перемещение: 700 kg/h
Опциональный материал корпуса:Стандарт корпуса клапана WCB, может быть изготовлен на заказ из CF8, WC6 и других материалов или проконсультируйтесь с производителем.

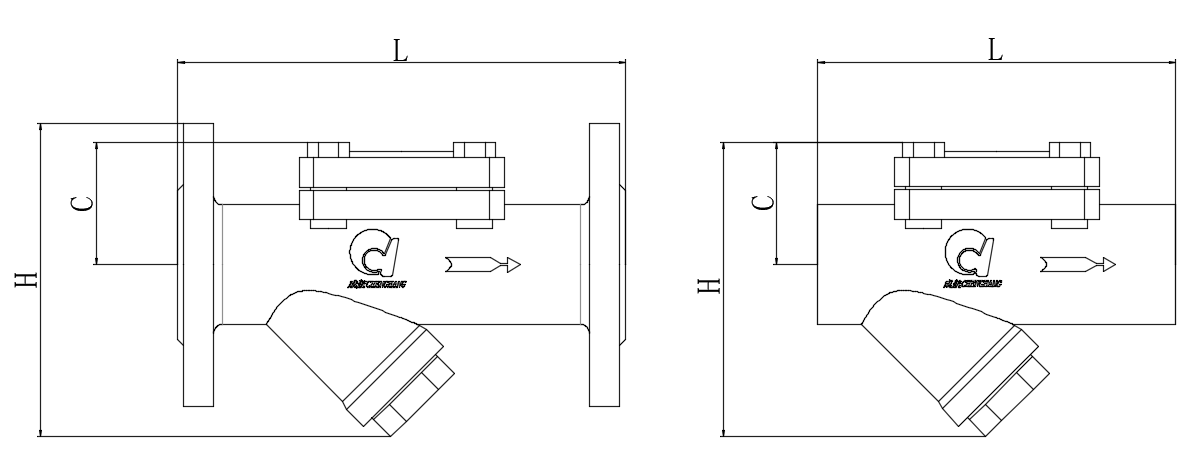

Размеры
| Модель №. | CHM16-07SW | CHS16-07F | |||||||
| Форма соединения | Внутренняя резьба NPT ANSI B1.20.1 | HG/T 20592 PN16/25/40 HG/T 20615 PN20/50 ASME B16.5 CL150/300 Фланец: RF |
|||||||
| Номинальный диаметр | DN15 | DN20 | DN25 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| L mm | 80 | 90 | 100 | 150 | 160 | 210 | |||
| H mm | 110 | 115 | 120 | 110 | 115 | 120 | |||
| C mm | 62 | 62 | |||||||
| Вес kg | 1.7 | 1.7 | 1.9 | 2.9 | 3.5 | 4.1 | 5.7 | 6.3 | 7.9 |
Таблица соответствия давления и температуры оболочки (WCB)
| Давление Сила MPa | 5.0 | 4.0 | 3.7 | 2.8 |
| Температура ℃ | -29-100 | 325 | 343 | 427 |
