Рычажные поплавковые ловушки CHF20-200
Двухседельный рычажный поплавковый конденсатоотводчик CHF20-200 – это механический конденсатоотводчик, который управляет открытием отверстия клапана с помощью клапана контроля уровня, и в основном используется для эффективного улавливания парового теплообменного оборудования в различных у...
Описание
маркер
Двухседельный рычажный поплавковый конденсатоотводчик CHF20-200 - это механический конденсатоотводчик, который управляет открытием отверстия клапана с помощью клапана контроля уровня, и в основном используется для эффективного улавливания парового теплообменного оборудования в различных условиях большого сброса. Встроенный термостатический воздухоотводчик с независимым выпускным отверстием способен выпускать большое количество неконденсирующегося газа и холодного конденсата для увеличения количества удаляемого пара в условиях движения. Впускное отверстие расположено в верхней части корпуса клапана, а отверстие - в нижней, что снижает риск засорения воздуха, а отверстие всегда расположено ниже водяного уплотнения, что предотвращает утечку свежего пара. Размер отверстия регулируется поплавком в зависимости от уровня воды, и конденсат непрерывно выводится. Все внутренние детали смонтированы на крышке клапана для удобства обслуживания.
Основные параметры
Максимальный перепад давления: 2МPа.
Максимальная производительность: 20000kg/h.
Опциональный материал корпуса:Стандарт корпуса клапана WCB, может быть изготовлен на заказ из CF8, WC6 и других материалов или проконсультируйтесь с производителем.

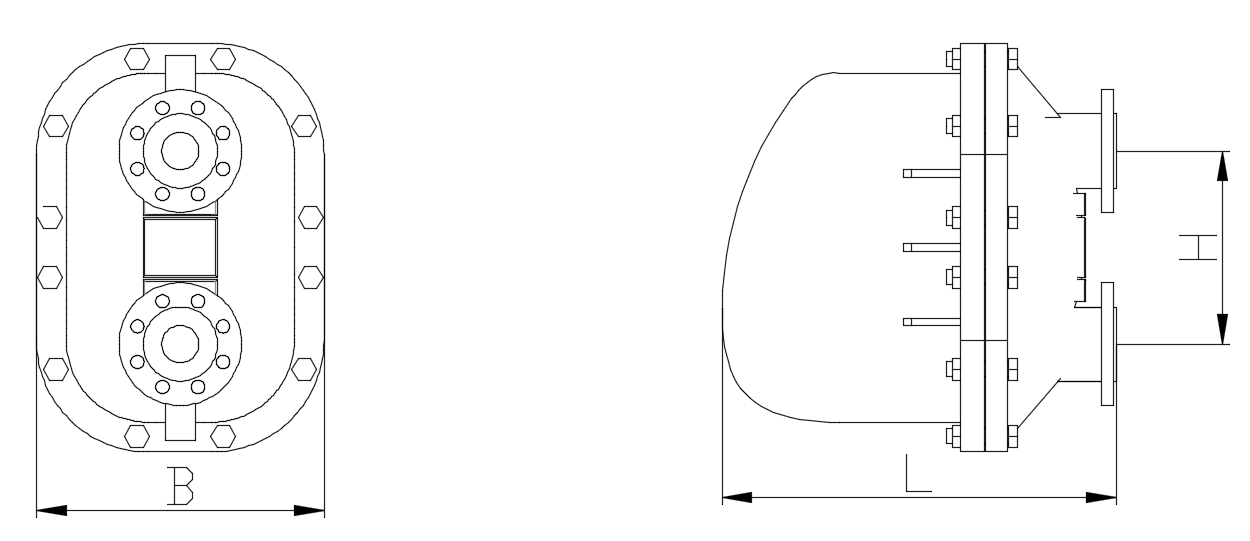

Размеры
| ТипНет. | CHF20-200F | |||
| Форма соединения | HG/T 20592 PN16/25/40 HG/T 20615 PN20 ASME B16.5 CL150 Фланец: RF |
|||
| Номинальный диаметр | DN40 | DN50 | DN65 | DN80 |
| L mm | 487 | |||
| H mm | 168 | |||
| B mm | 246 | |||
| Вес kg | 53.5 | 54.6 | 55.8 | 56.5 |
Таблица соответствия давления и температуры оболочки (WCB)
| Давление Сила Mpa | 4.0 | 2.7 | 1.3 | 1.0 |
| Температура ℃ | -29-100 | 260 | 343 | 427 |
