Двухседельный рычажный поплавковый конденсатоотводчик CHF25-90 представляет собой механический конденсатоотводчик, контролирующий открытие отверстия клапана по уровню жидкости, и в основном используется для эффективного улавливания парового теплообменного оборудования в различных условиях боль...
Описание
маркер
Двухседельный рычажный поплавковый конденсатоотводчик CHF25-90 представляет собой механический конденсатоотводчик, контролирующий открытие отверстия клапана по уровню жидкости, и в основном используется для эффективного улавливания парового теплообменного оборудования в различных условиях большого водоизмещения. Встроенный термостатический воздухоотводчик с независимым выпускным отверстием способен выпускать большое количество неконденсирующегося газа и холодного конденсата для увеличения количества удаляемого пара в условиях движения. Впускное отверстие расположено в верхней части корпуса клапана, а отверстие - в нижней, что снижает риск засорения воздуха, а отверстие всегда расположено ниже водяного уплотнения, что предотвращает утечку свежего пара. Размер отверстия регулируется поплавком в зависимости от уровня воды, и конденсат непрерывно выводится. Все внутренние детали смонтированы на крышке клапана для удобства обслуживания.
Основные параметры
Максимальный перепад давления:2.5МPа.
Максимальная производительность: 9000kg/h.
Опциональный материал корпуса:Стандарт корпуса клапана WCB, может быть изготовлен на заказ из CF8, WC6 и других материалов или проконсультируйтесь с производителем.

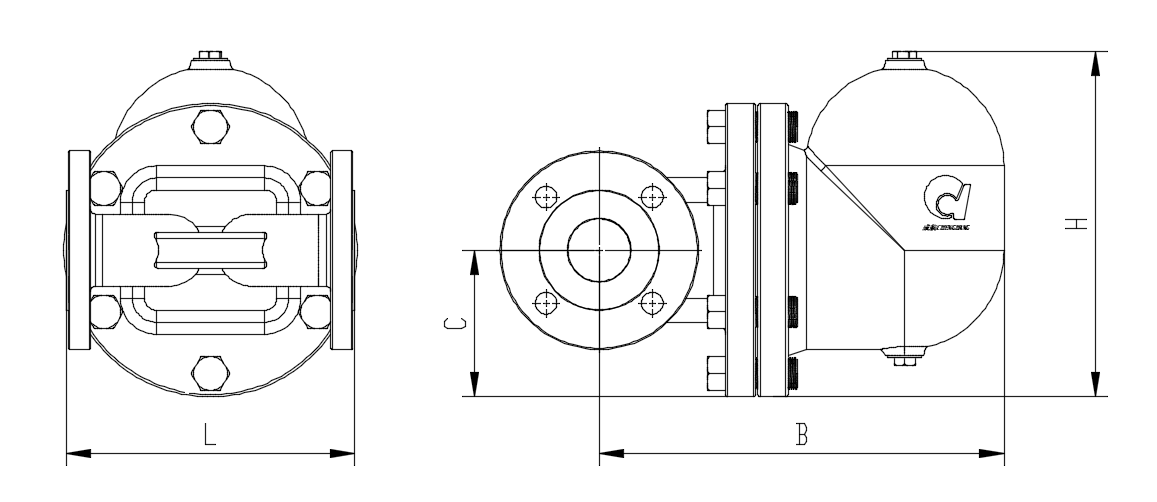

Размеры
| ТипНет. | CHF25-90F | |||||
| Форма соединения | HG/T 20592 PN16/25/40 HG/T 20615 PN20/50 ASME B16.5 CL150/300 Фланец: RF |
|||||
| Номинальный диаметр | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 |
| L mm | 230 | 350 | ||||
| H mm | 245 | |||||
| B mm | 295 | |||||
| C mm | 93 | |||||
| Вес kg | 20.8 | 21.6 | 22.2 | 22.9 | 23.0 | 23.1 |
Таблица соответствия давления и температуры оболочки (WCB)
| Давление Сила Mpa | 5.0 | 4.0 | 3.7 | 2.8 |
| Температура ℃ | -29-100 | 260 | 343 | 427 |
