франк35-35Поплавкоуловитель с одноместным рычагомЭто механический улавливатель, который управляет открытием сопла клапана через уровень жидкости, который может эффективно улавливать воду для трубопроводов подачи пара и вспомогательного оборудования, трубопроводов для отвода тепла и различного ...
Описание
маркер
франк35-35Поплавкоуловитель с одноместным рычагомЭто механический улавливатель, который управляет открытием сопла клапана через уровень жидкости, который может эффективно улавливать воду для трубопроводов подачи пара и вспомогательного оборудования, трубопроводов для отвода тепла и различного оборудования для передачи пара.Термостатический выпускной клапан со встроенным независимым выпускным отверстием пропускает большое количество неконденсирующегося воздуха, который может отводить холодный конденсат и увеличивать количество воды в условиях движения.
Впускное отверстие расположено в верхней части корпуса клапана, а сопло клапана расположено внизу, чтобы снизить риск сопротивления воздуха. Сопло клапана всегда расположено под гидрозатвором, чтобы предотвратить утечку свежего пара.
Открытие форсунки клапана контролируется поплавком с указанием уровня воды, и конденсат непрерывно отводится.
Все внутренние детали установлены на клапане, что удобно для обслуживания
Основные параметры
Максимальный перепад давления:3.5МPа.
Максимальная производительность: 3500kg/h.
Опциональный материал корпуса:Стандарт корпуса клапана WCB, может быть изготовлен на заказ из CF8, WC6 и других материалов или проконсультируйтесь с производителем.

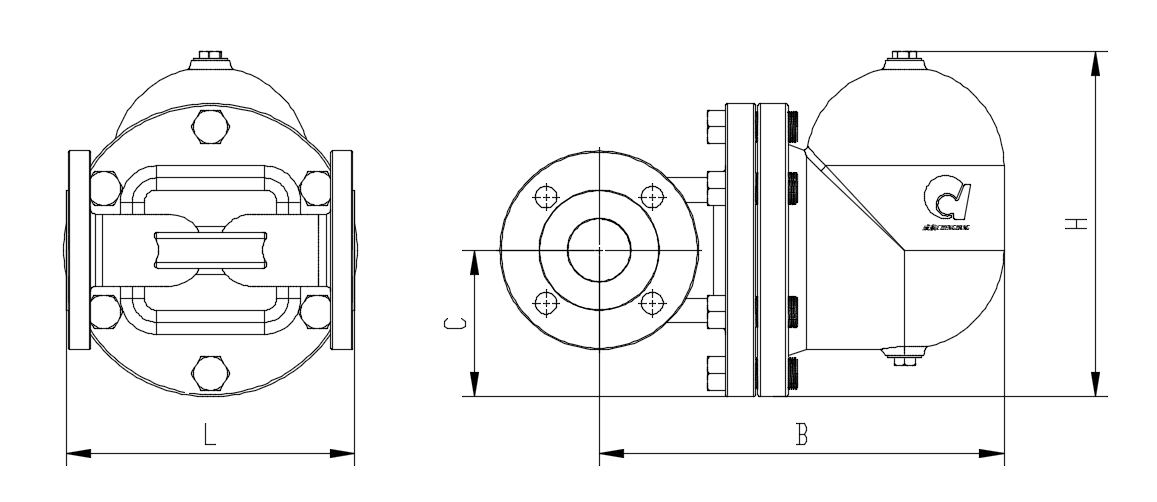

Размеры
| ТипНет. | CHF35-35SW | CHF35-35F | |||||||||
| Форма соединения | Муфтовая сварка ANSI B16.1
Внутренняя резьба NPT ANSI B1.20.1 |
HG/T 20592 PN16/25/40 HG/T 20615 PN20/50 ASME B16.5 CL150/300 Фланец: RF |
|||||||||
| Номинальный диаметр | DN25 | DN32 | DN40 | DN50 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 |
| L mm | 270 | 270 | 380 | ||||||||
| H mm | 256 | 256 | |||||||||
| B mm | 262 | 262 | |||||||||
| C mm | 108 | 108 | |||||||||
| Вес kg | 20.0 | 20.0 | 20.0 | 20.0 | 24.3 | 24.9 | 25.5 | 27.1 | 28.7 | 30.7 | 31.7 |
Таблица соответствия давления и температуры оболочки (WCB)
| Давление Сила Mpa | 5.0 | 4.0 | 3.7 | 2.8 |
| Температура ℃ | -29-100 | 260 | 343 | 427 |
