Рычажные поплавковые ловушки CHF65-700
CHF65-700Двухседельный рычажный поплавковый дренажный клапан – это механический дренажный клапан, который управляется открытием клапана в зависимости от уровня жидкости, предназначенный для эффективного дренажа в различных условиях работы с большим объемом пара в теплообменном оборудован...
Описание
маркер
CHF65-700Двухседельный рычажный поплавковый дренажный клапан - это механический дренажный клапан, который управляется открытием клапана в зависимости от уровня жидкости, предназначенный для эффективного дренажа в различных условиях работы с большим объемом пара в теплообменном оборудовании. Встроенный независимый выпускной клапан с термостатическим дренажом, который обеспечивает большой объем не конденсирующихся газов, способен отводить холодную конденсатную воду, увеличивая объем дренажа в условиях запуска.Входное отверстие расположено в верхней части корпуса клапана, а клапан находится внизу, что снижает риск газового сопротивления; клапан всегда находится ниже уровня воды, предотвращая утечку свежего пара. Открытие клапана контролируется поплавком в зависимости от уровня воды, обеспечивая непрерывный отвод конденсата.
Все внутренние детали установлены на клапанной крышке для удобства обслуживания.
Основные параметры
Максимальный перепад давления: 6.5MPa.
Максимальное перемещение: 70000 kg/h
Дополнительный материал корпуса: корпус клапана в стандартной комплектации оснащен WCB, а CF8, WC6 и другие материалы могут быть изготовлены по индивидуальному заказу или проконсультироваться с производителем

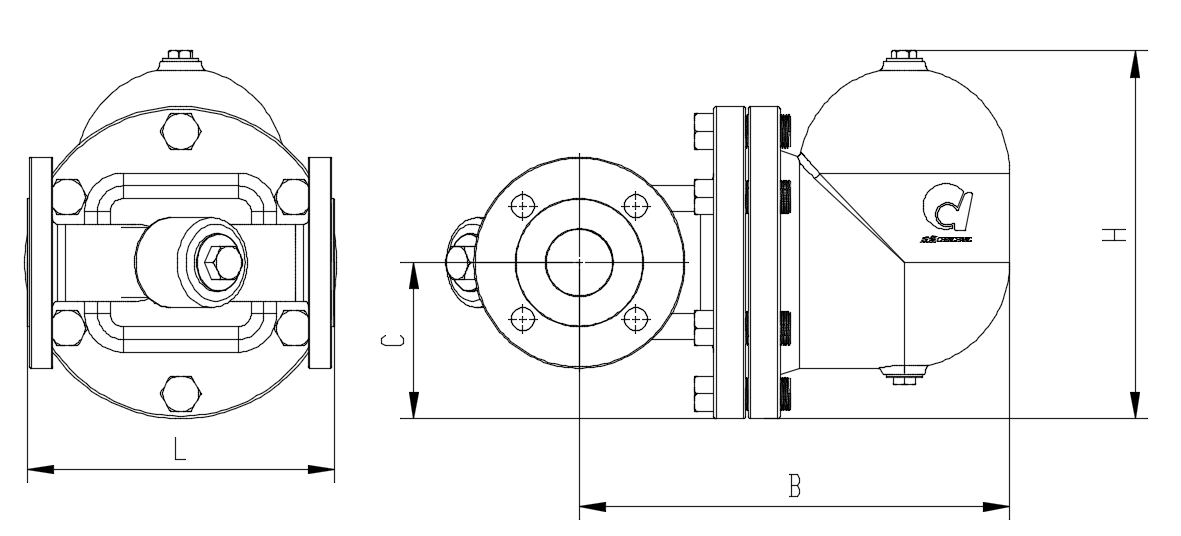

Размеры
| ТипНет | CHF65-700SW | CHF65-700F | ||||
| Форма соединения | Муфтовая сварка ANSI B16.11 | HG/T 20592 PN63/100 HG/T 20615 PN110 ASME B16.5 CL600 Фланец: RF/FM |
||||
| Номинальный диаметр | DN50 | DN65 | DN50 | DN65 | DN80 | DN100 |
| L mm | 380 | 520 | ||||
| H mm | 355 | 355 | ||||
| B mm | 446 | 446 | ||||
| C mm | 148 | 148 | ||||
| Вес kg | 66.5 | 67.8 | 72.5 | 73.6 | 75.5 | 79.0 |
Таблица соответствия давления и температуры оболочки (WCB)
| Давление Сила Mpa | 10.0 | 7.7 | 7.0 | 5.5 |
| Температура ℃ | -29-100 | 325 | 343 | 427 |
