Термодинамические дисковые ловушки CHR35-10
Термодинамические дисковые ловушки CHR35-10 в основном используются для улавливания паровых транспортных линий и вспомогательного оборудования, трассирующих линий и пароиспользующего оборудования малого объема. Термодинамические дисковые ловушки имеют простую конструкцию, небольшие размеры и л...
Описание
маркер
Термодинамические дисковые ловушки CHR35-10 в основном используются для улавливания паровых транспортных линий и вспомогательного оборудования, трассирующих линий и пароиспользующего оборудования малого объема.
Термодинамические дисковые ловушки имеют простую конструкцию, небольшие размеры и легко устанавливаются. Они обладают высокой устойчивостью к замерзанию и перегреву, могут устанавливаться горизонтально и вертикально.
Основные параметры
Максимальный перепад давления: 3,5 МПа
Максимальный рабочий объем: 1000 кг/ч
Выбираемые материалы для оболочки：Корпус клапана в стандартном исполнении WCB, на заказ могут быть изготовлены CF8, WC6 и другие материалы или обратитесь к производителю.

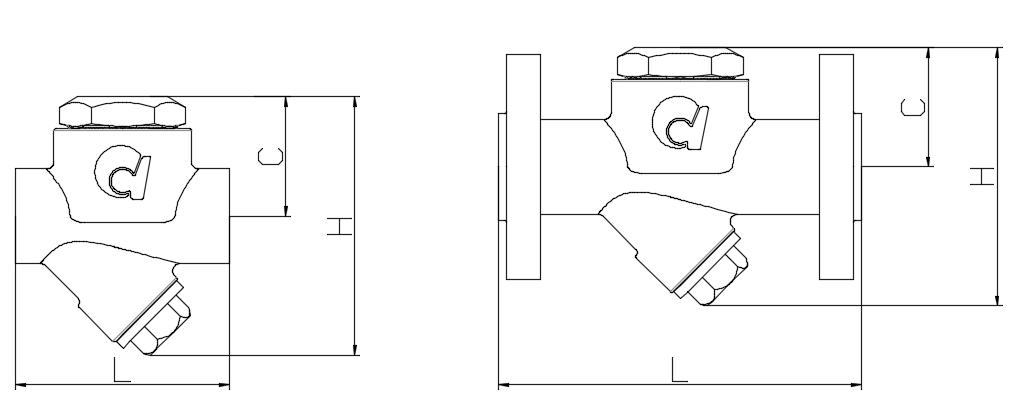

Размеры
| Модель | CHR35-10SW | CHR35-10F | |||||||
| Форма соединения | Раструбная сварка
SW ANSI B16.11 NPT Внутренняя резьба ANSI B1.20.1 |
HG/T 20592 PN16/25/40 HG/T 20615 PN20/50 ASME B16.5 CL150/300 фланец:RF |
|||||||
| Номинальный диаметр | DN15 | DN20 | DN25 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| L mm | 90 | 95 | 150 | 160 | 210 | ||||
| H mm | 108 | 115 | 120 | 108 | 115 | 120 | 134 | ||
| C mm | 45 | 48 | 51 | 45 | 48 | 51 | 55 | ||
| Вес
kg |
1.8 | 1.9 | 2.0 | 3.3 | 4.1 | 5.2 | 7.3 | 8.0 | 8.5 |
Таблица соответствия давления и температуры оболочки (WCB)
| давление MPa | 5.0 | 4.0 | 3.7 | 2.8 |
| температура℃ | -29-100 | 325 | 343 | 427 |
