Термодинамические дисковые ловушки CHR65-07
Термодинамический дисковый улавливатель CHR65-07 в основном используется для трубопроводов для подачи пара и вспомогательного оборудования, трубопроводов для отвода тепла и парового оборудования малого объема для улавливания воды. Термодинамическая дисковая ловушка имеет простую конструкцию, н...
Описание
маркер
Термодинамический дисковый улавливатель CHR65-07 в основном используется для трубопроводов для подачи пара и вспомогательного оборудования, трубопроводов для отвода тепла и парового оборудования малого объема для улавливания воды.
Термодинамическая дисковая ловушка имеет простую конструкцию, небольшие размеры и простоту установки
Он обладает высокой устойчивостью к замерзанию и перегреву и может устанавливаться горизонтально и вертикально.
Основные параметры
Максимальный перепад давления: 6,5 МПа
Максимальный объем: 700 кг/ч
Выбираемые материалы для оболочки ：Стандартная конфигурация корпуса клапана - WCB, а такие материалы, как CF8, WC6 и т.д., могут быть изготовлены по индивидуальному заказу или за консультацией с производителями.

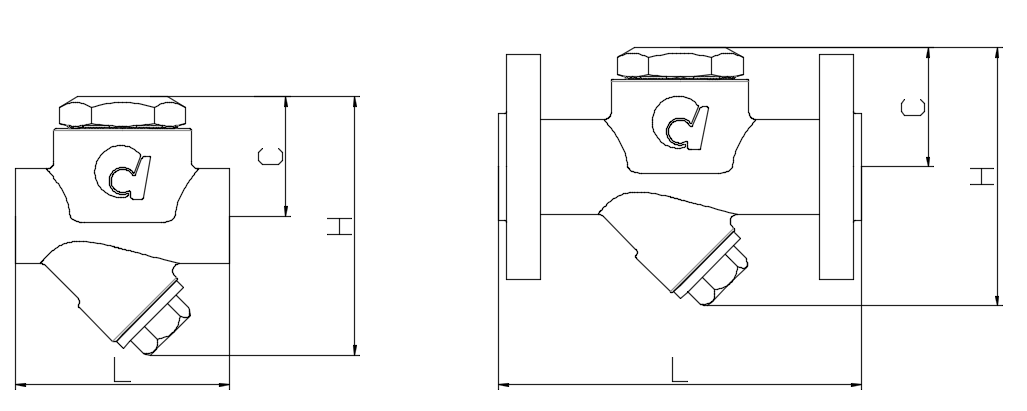

Размеры
| номер модели | CHR65-07SW | CHR65-07F | |||||||
| Форма подключения | Муфтовая сварка ANSI B16.1
Внутренняя резьба NPT ANSI B1.20.1 |
HG/T 20592 PN63/100 HG/T 20615 PN110 ASME B16.5 CL600 фланец ：RF/FM |
|||||||
|
Номинальный диаметр |
DN15 | DN20 | DN25 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| L mm | 90 | 95 | 160 | 175 | 210 | ||||
| H mm | 123 | 123 | |||||||
| C mm | 62 | 62 | |||||||
| вес
kg |
1.9 | 2.0 | 2.1 | 3.3 | 4.6 | 5.4 | 8.3 | 9.0 | 11.5 |
Таблица соответствия давления и температуры оболочки (WCB)
| давление MPa | 10.0 | 7.7 | 7.0 | 5.5 |
| температура ℃ | -29-100 | 325 | 343 | 427 |
