Термодинамические дисковые ловушки CHR80-06
Термодинамический дисковый улавливатель CHR80-06 в основном используется для трубопроводов для подачи пара и вспомогательного оборудования, трубопроводов для отвода тепла и парового оборудования малого объема для улавливания воды. Термодинамическая дисковая ловушка имеет простую конструкцию, н...
Описание
маркер
Термодинамический дисковый улавливатель CHR80-06 в основном используется для трубопроводов для подачи пара и вспомогательного оборудования, трубопроводов для отвода тепла и парового оборудования малого объема для улавливания воды.
Термодинамическая дисковая ловушка имеет простую конструкцию, небольшие размеры и простоту установки.
Высокая устойчивость к замерзанию и перегреву, может устанавливаться горизонтально и вертикально.
Основные параметры
Максимальный перепад давления: 8 МПа
Максимальный расход: 600 кг/ч
Выбираемые материалы для оболочки：Стандартная конфигурация корпуса клапана - A105, а такие материалы, как CF8, WC6 и т.д., могут быть изготовлены по индивидуальному заказу или за консультацией с производителями.

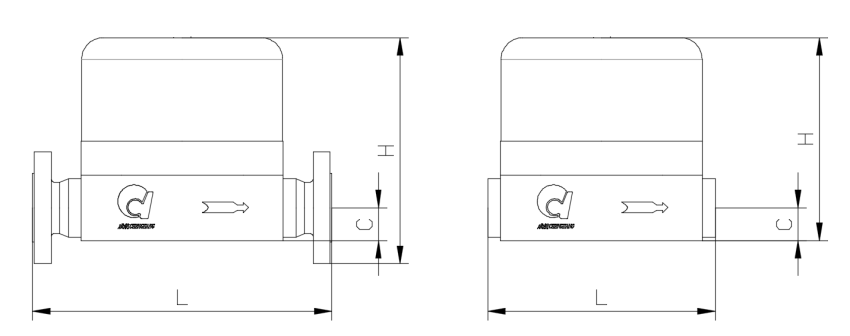

Размеры
| номер модели | CHS80-06SW | CHS80-06F | |||||||
| Форма подключения | Муфтовая сварка ANSI B16.11 | HG/T 20592 PN160 HG/T 20615 PN150 ASME B16.5 CL900 фланец: RF/RJ | |||||||
| Номинальный диаметр | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN15 | DN20 | DN25 |
| L mm | 110 | 210 | 230 | ||||||
| H mm | 125 | 125 | |||||||
| C mm | 27 | 27 | |||||||
| вес
kg |
6.8 | 6.8 | 6.9 | 6.9 | 6.9 | 6.9 | 13.3 | 13.3 | 15 |
Таблица соответствия давления и температуры оболочки (WCB)
| давление MPa | 15.0 | 11.5 | 11.3 | 8.7 |
| температура ℃ | -29-100 | 315 | 343 | 427 |
