Термостатический биметаллический листовой улавливатель CHS16-06 в основном используется для улавливания трубопроводов для подачи пара, вспомогательного оборудования и теплопроводов. из-за отвода переохлажденной воды он особенно подходит для отвода перегретого пара и трубопроводов на месте. Соп...
Описание
маркер
Термостатический биметаллический листовой улавливатель CHS16-06 в основном используется для улавливания трубопроводов для подачи пара, вспомогательного оборудования и теплопроводов. из-за отвода переохлажденной воды он особенно подходит для отвода перегретого пара и трубопроводов на месте.
Сопло клапана находится в нижней части седла клапана, и биметаллический лист деформируется в зависимости от температуры корпуса клапана, что приводит в движение шток клапана для открытия или закрытия сопла клапана.
Возможность открытия и закрытия без забивания отверстия отложениями грязи.
Биметалл отводит переохлажденную воду, поэтому конденсат будет скапливаться на переднем конце конденсатоотводчика, уменьшая количество испаряющегося пара после выпуска.
Все механические детали не будут повреждены при попадании воды и будут иметь длительный срок службы.
Основные параметры
Максимальный перепад давления: 1,6 МПа
Максимальный объем: 600 кг/ч
Выбираемые материалы для оболочки：Стандартная конфигурация корпуса клапана - WCB, а такие материалы, как CF8, WC6 и т.д., могут быть изготовлены по индивидуальному заказу или за консультацией с производителями.

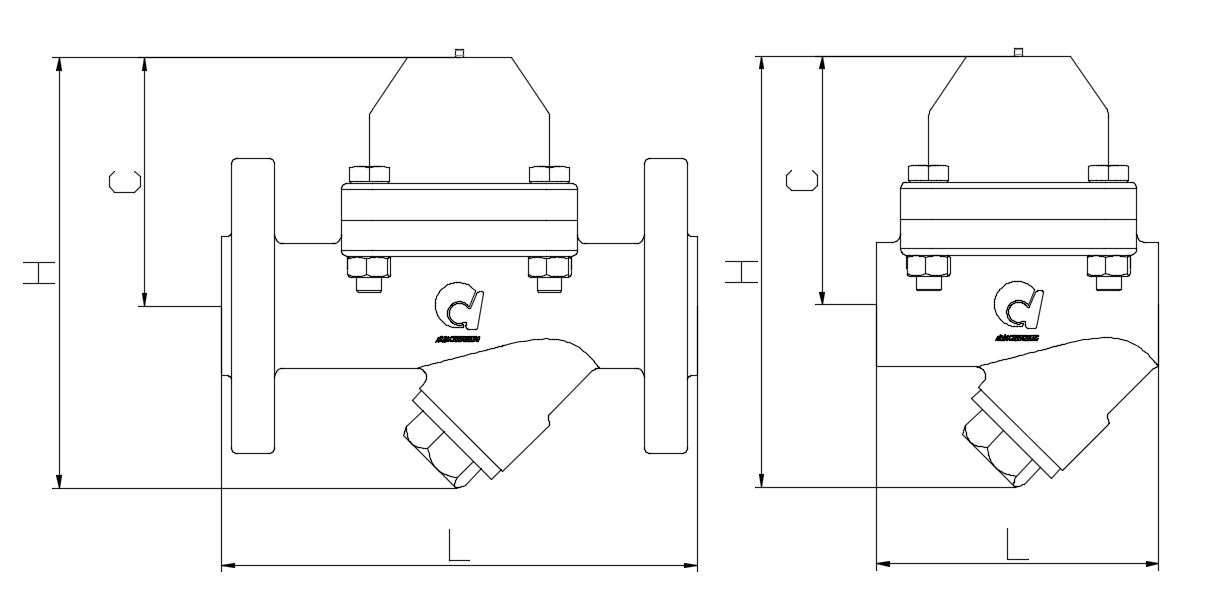

Размеры
| номер модели | CHS16-06SW | CHS16-06F | |||||||
| Форма подключения | Муфтовая сварка ANSI B16.1Внутренняя резьба NPT ANSI B1.20.1 | HG/T 20592 PN16/25/40 HG/T 20615 PN20/50 ASME B16.5 CL150/300 фланец:RF |
|||||||
| Номинальный диаметр | DN15 | DN20 | DN25 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| L mm | 90 | 95 | 150 | 160 | 210 | ||||
| H mm | 180 | 180 | |||||||
| C mm | 125 | 125 | |||||||
| вес
kg |
1.5 | 1.7 | 1.8 | 3.0 | 4.2 | 5.1 | 7.3 | 7.8 | 8.9 |
Таблица соответствия давления и температуры оболочки (WCB)
| давление MPa | 5.0 | 4.0 | 3.7 | 2.8 |
| температура ℃ | -29-100 | 325 | 343 | 427 |
