Термостатические биметаллические ловушки CHS25-09
Термостатический биметаллический листовой улавливатель HS25-09 в основном используется для улавливания трубопроводов для подачи пара, вспомогательного оборудования и теплопроводов. из-за отвода переохлажденной воды он особенно подходит для отвода перегретого пара и трубопроводов на месте. Терм...
Описание
маркер
Термостатический биметаллический листовой улавливатель HS25-09 в основном используется для улавливания трубопроводов для подачи пара, вспомогательного оборудования и теплопроводов. из-за отвода переохлажденной воды он особенно подходит для отвода перегретого пара и трубопроводов на месте.
Термостатический биметаллический листовой улавливатель HS25-09 в основном используется для улавливания трубопроводов для подачи пара, вспомогательного оборудования и теплопроводов. из-за отвода переохлажденной воды он особенно подходит для отвода перегретого пара и трубопроводов на месте.
Он легко открывается и закрывается, и на сопле клапана не образуется пятен, которые могут засорить сопло.
Биметалл отводит переохлажденную воду, поэтому конденсат будет скапливаться на переднем конце конденсатоотводчика, уменьшая количество испаряющегося пара после выпуска.
Основные параметры
Максимальный перепад давления: 2.5 МПа
Максимальный объем: 900 кг/ч
Выбираемые материалы для оболочки：Стандартная конфигурация корпуса клапана - WCB, а такие материалы, как CF8, WC6 и т.д., могут быть изготовлены по индивидуальному заказу или за консультацией с производителями.

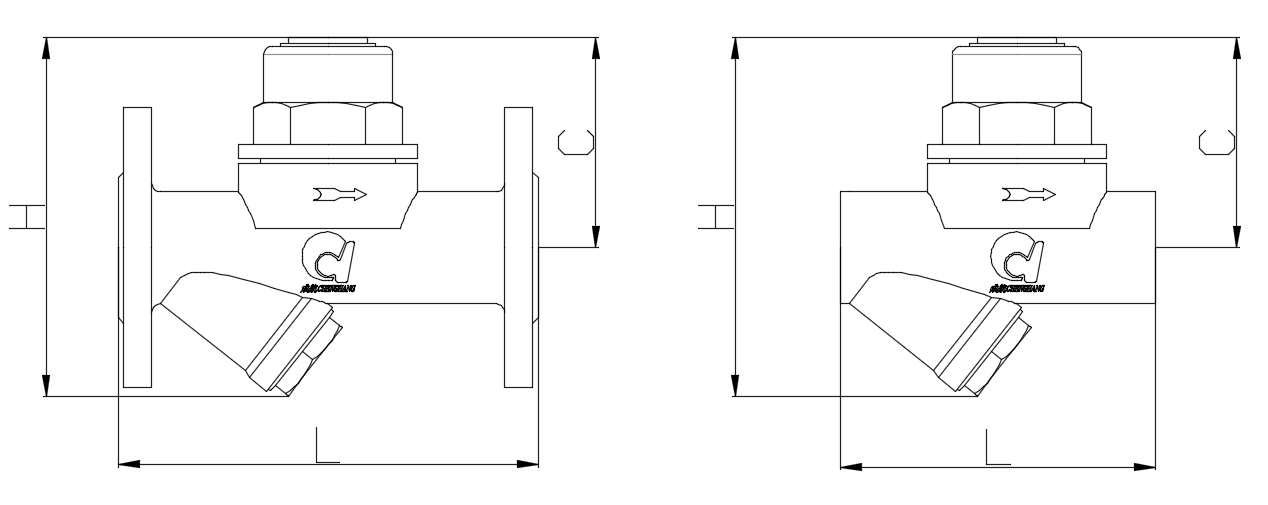

Размеры
| номер модели | CHS25-09SW | CHS32-09F | |||||||
| Форма подключения | Муфтовая сварка ANSI B16.1Внутренняя резьба NPT ANSI B1.20.1 | HG/T 20592 PN16/25/40 HG/T 20615 PN20/50 ASME B16.5 CL150/300 фланец:RF |
|||||||
| Номинальный диаметр | DN15 | DN20 | DN25 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| L mm | 90 | 95 | 150 | 160 | 210 | ||||
| H mm | 145 | 145 | |||||||
| C mm | 90 | 90 | |||||||
| вес
kg |
2.0 | 2.1 | 2.3 | 3.5 | 4.3 | 4.9 | 6.9 | 7.8 | 9.0 |
Таблица соответствия давления и температуры оболочки (WCB)
| давление MPa | 5.0 | 4.0 | 3.7 | 2.8 |
| температура ℃ | -29-100 | 325 | 343 | 427 |
