Термостатические биметаллические ловушки CHS50-06
Термостатические биметаллические ловушки CHS50-06 в основном используются для улавливания паровых транспортных линий и вспомогательного оборудования, трассирующих линий, из-за сброса переохлажденной воды, особенно подходят для перегретого пара и трубопроводов в случаях сброса на месте. Сопло к...
Описание
маркер
Термостатические биметаллические ловушки CHS50-06 в основном используются для улавливания паровых транспортных линий и вспомогательного оборудования, трассирующих линий, из-за сброса переохлажденной воды, особенно подходят для перегретого пара и трубопроводов в случаях сброса на месте.
Сопло клапана находится в нижней части седла клапана, и биметаллический лист деформируется в зависимости от температуры корпуса клапана, что приводит в движение шток клапана для открытия или закрытия сопла клапана.
Гибко открывается и закрывается, а отверстие не засоряется пятном.
Биметалл отводит переохлажденную воду, поэтому конденсат будет скапливаться на переднем конце конденсатоотводчика, уменьшая количество испаряющегося пара после выпуска.
Основные параметры
Максимальный перепад давления: 5 МПа
Максимальный объем: 600 кг/ч
Выбираемые материалы для оболочки：Стандартная конфигурация корпуса клапана - WCB, а такие материалы, как CF8, WC6 и т.д., могут быть изготовлены по индивидуальному заказу или за консультацией с производителями.

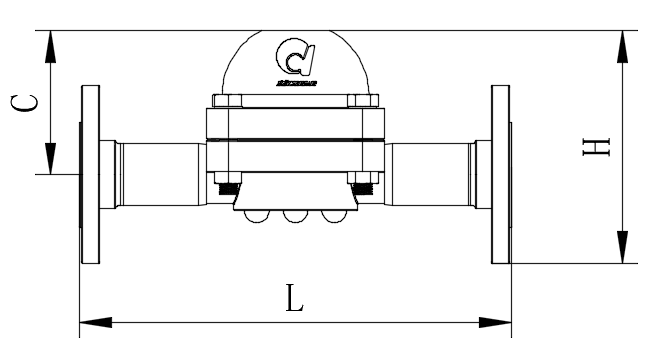

Размеры
| номер модели | CHS50-06SW | CHS50-06F | |||||||
| Форма подключения | Муфтовая сварка ANSI B16.1Внутренняя резьба NPT ANSI B1.20.1 | HG/T 20592 PN63/100 HG/T 20615 PN110 ASME B16.5 CL600 фланец:RF/FM |
|||||||
| Номинальный диаметр | DN15 | DN20 | DN25 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| L mm | 140 | 230 | 260 | ||||||
| H mm | 125 | 125 | |||||||
| C mm | 100 | 100 | |||||||
| вес
kg |
2.0 | 2.1 | 2.3 | 3.5 | 4.3 | 4.9 | 6.9 | 7.8 | 9.0 |
Таблица соответствия давления и температуры оболочки (WCB)
| давление MPa | 10.0 | 7.7 | 7.0 | 5.5 |
| температура ℃ | -29-100 | 325 | 343 | 427 |
