Термостатические биметаллические ловушки CHS80-06
Термостатический биметаллический листовой улавливатель CHS80-06 в основном используется для улавливания трубопроводов для подачи пара, вспомогательного оборудования и теплопроводов. из-за отвода переохлажденной воды он особенно подходит для отвода перегретого пара и трубопроводов на месте. Соп...
Описание
маркер
Термостатический биметаллический листовой улавливатель CHS80-06 в основном используется для улавливания трубопроводов для подачи пара, вспомогательного оборудования и теплопроводов. из-за отвода переохлажденной воды он особенно подходит для отвода перегретого пара и трубопроводов на месте.
Сопло клапана находится в нижней части седла клапана, и биметаллический лист деформируется в зависимости от температуры корпуса клапана, что приводит в движение шток клапана для открытия или закрытия сопла клапана.
Он легко открывается и закрывается, и на сопле клапана не образуется пятен, которые могут засорить сопло.
Биметалл отводит переохлажденную воду, поэтому конденсат будет скапливаться на переднем конце конденсатоотводчика, уменьшая количество испаряющегося пара после выпуска.
Основные параметры
Максимальный перепад давления: 8 МПа
Максимальный объем: 600 кг/ч
Выбираемые материалы для оболочки：Стандартная конфигурация корпуса клапана - WCB, а такие материалы, как CF8, WC6 и т.д., могут быть изготовлены по индивидуальному заказу или за консультацией с производителями.

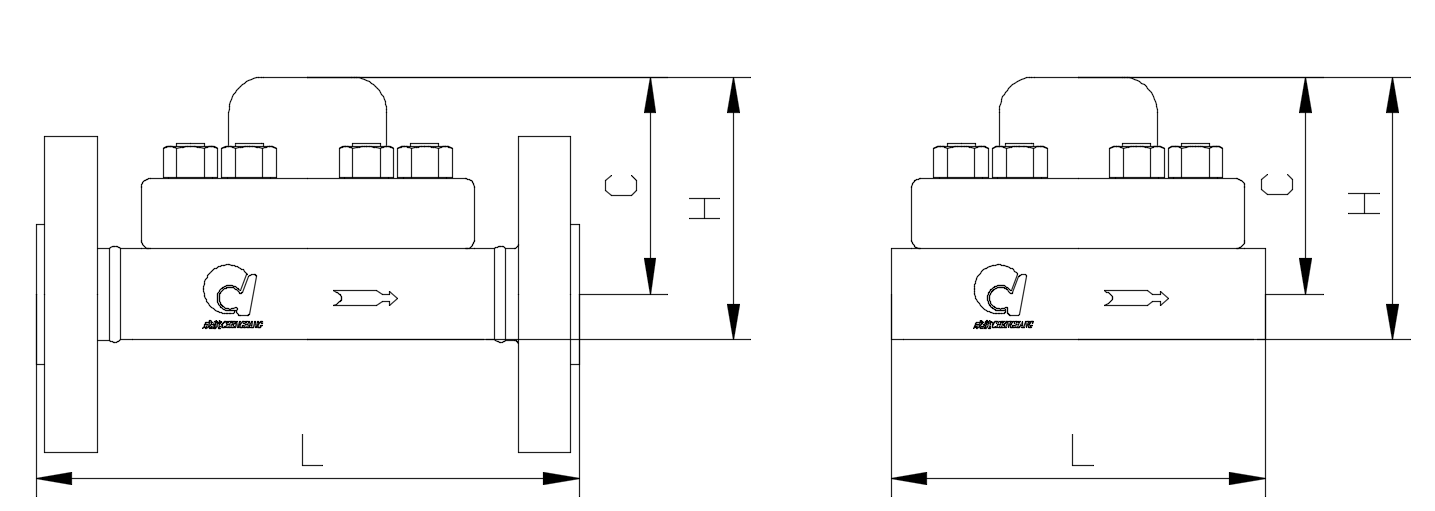

Размеры
| номер модели | CHS80-06SW | CHS80-06F | |||||||
| Форма подключения | Муфтовая сварка ANSI B16.1
Внутренняя резьба NPT ANSI B1.20.1 |
HG/T 20592 PN63/100 HG/T 20615 PN110 ASME B16.5 CL600 фланец:RF/FM |
|||||||
| Номинальный диаметр | DN15 | DN20 | DN25 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| L mm | 140 | 230 | 260 | ||||||
| H mm | 125 | 125 | |||||||
| C mm | 100 | 100 | |||||||
| вес
kg |
2.0 | 2.1 | 2.3 | 3.5 | 4.3 | 4.9 | 6.9 | 7.8 | 9.0 |
Таблица соответствия давления и температуры оболочки (WCB)
| давление MPa | 10.0 | 7.7 | 7.0 | 5.5 |
| температура ℃ | -29-100 | 325 | 343 | 427 |
