Термостатические биметаллические ловушки CHS120-05
Термостатический биметаллический листовой улавливатель CHS120-05 в основном используется для улавливания трубопроводов для подачи пара, вспомогательного оборудования и теплопроводов. из-за отвода переохлажденной воды он особенно подходит для отвода перегретого пара и трубопроводов на месте. Со...
Описание
маркер
Термостатический биметаллический листовой улавливатель CHS120-05 в основном используется для улавливания трубопроводов для подачи пара, вспомогательного оборудования и теплопроводов. из-за отвода переохлажденной воды он особенно подходит для отвода перегретого пара и трубопроводов на месте.
Сопло клапана находится в нижней части седла клапана, биметаллический лист деформируется в зависимости от изменения температуры корпуса клапана и заставляет шток клапана двигаться, чтобы открыть или закрыть сопло клапана. Открытие и закрытие клапана происходит гибко, и в отверстии клапана не остается пятен.
Биметалл сбрасывает переохлажденную воду, поэтому конденсат оседает в передней части ловушки, уменьшая количество пара после сброса.
Все механические части не повреждаются при ударе водой, имеют долгий срок службы.
Основные параметры
Максимальное дифференциальное давление: 12 МПа
Максимальное перемещение: 500 кг/ч
Выбираемые материалы для оболочки：Стандартная конфигурация корпуса клапана — A105, а CF8, WC6 и другие материалы могут быть изготовлены по индивидуальному заказу или проконсультироваться с производителем

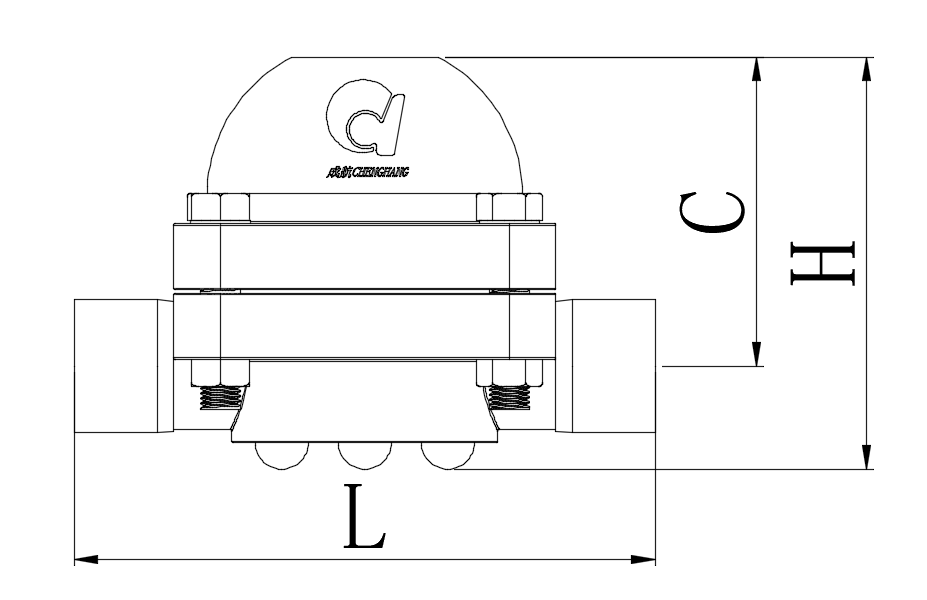

Размеры
| Габаритные размеры | CHS120-05SW | CHS120-05F |
| Форма подключения | Муфтовая сварка ANSI B16.1 | HG/T 20592 PN160 HG/T 20615 PN150 ASME B16.5 CL900 фланец:RF/RJ |
| Номинальный диаметр | DN15 | DN20 | DN25 | DN15 | DN20 | DN25 |
| L mm | 180 | 310 | ||||
| H mm | 150 | 150 | ||||
| C mm | 124 | 124 | ||||
| вес
kg |
16.5 | 17.0 | 18.0 | 23.5 | 24.0 | 24.5 |
Таблица соответствия давления и температуры оболочки (WCB)
| давление MPa | 15.0 | 11.5 | 11.2 | 8.7 |
| температура ℃ | -29-100 | 315 | 343 | 427 |
