Термостатический биметаллический листовой улавливатель CHS170-06 в основном используется для улавливания трубопроводов для подачи пара, вспомогательного оборудования и теплопроводов. из-за отвода переохлажденной воды он особенно подходит для отвода перегретого пара и трубопроводов на месте. Кл...
Описание
маркер
Термостатический биметаллический листовой улавливатель CHS170-06 в основном используется для улавливания трубопроводов для подачи пара, вспомогательного оборудования и теплопроводов. из-за отвода переохлажденной воды он особенно подходит для отвода перегретого пара и трубопроводов на месте.
Клапанный зев находится под клапанным седлом, двойной металлический лист деформируется в зависимости от температуры корпуса клапана, что приводит к перемещению клапанного стержня и открыванию или закрыванию клапанного зева. Открывание и закрывание клапана происходит легко, и на клапанном зеве не образуется грязь.
Биметалл сбрасывает переохлажденную воду, поэтому конденсат оседает в передней части ловушки, уменьшая количество пара после сброса.
Все механические детали не будут повреждены при попадании воды и будут иметь длительный срок службы.
Основные параметры
Максимальный перепад давления: 17 МПа
Максимальный рабочий объем: 600 кг/ч
Выбираемые материалы для оболочки：Стандартная конфигурация корпуса клапана - F11, а такие материалы, как F22 и F91, могут быть изготовлены по индивидуальному заказу или за консультацией с производителями.

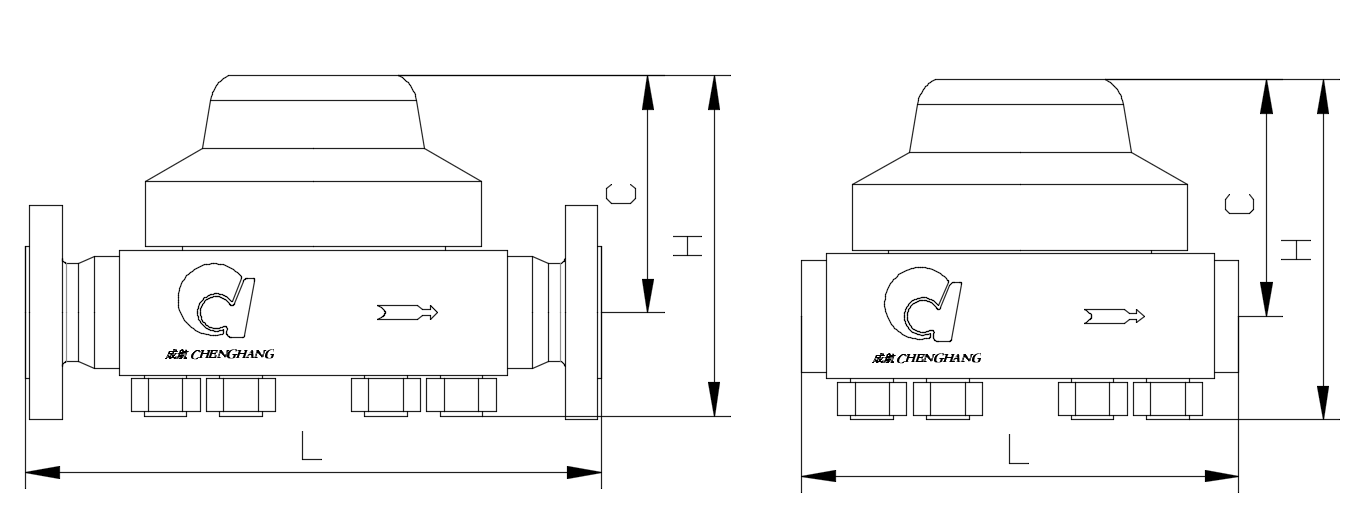

Размеры
| номер модели | CHS170-06SW | CHS170-06F | ||||
| Форма подключения | Муфтовая сварка ANSI B16.1 | HG/T 20592 PN250 HG/T 20615 PN260 ASME B16.5 Class1500 фланец:RF/RJ |
||||
| Номинальный диаметр | DN15 | DN20 | DN25 | DN15 | DN20 | DN25 |
| L mm | 210 | 350 | ||||
| H mm | 207 | 207 | ||||
| C mm | 142 | 142 | ||||
| вес
kg |
28.0 | 28.5 | 29.0 | 34.3 | 34.8 | 36.8 |
Таблица соответствия давления и температуры оболочки (WCB)
| давление MPa | 26.0 | 20.7 | 15.8 | 11.2 |
|
температура ℃ |
-29-100 | 343 | 482 | 510 |
