Термостатический биметаллический листовой улавливатель CHS225-05 в основном используется для улавливания трубопроводов для подачи пара, вспомогательного оборудования и теплопроводов. из-за отвода переохлажденной воды он особенно подходит для отвода перегретого пара и трубопроводов на месте. Кл...
Описание
маркер
Термостатический биметаллический листовой улавливатель CHS225-05 в основном используется для улавливания трубопроводов для подачи пара, вспомогательного оборудования и теплопроводов. из-за отвода переохлажденной воды он особенно подходит для отвода перегретого пара и трубопроводов на месте.
Клапан находится в нижней части клапанного сидения, биметаллическая пластина деформируется в зависимости от изменения температуры корпуса клапана, что приводит в движение шток клапана, открывая или закрывая клапан. Открытие и закрытие клапана гибкое, и не происходит накопления загрязнений, которые могли бы забить клапан.
Биметалл отводит переохлажденную воду, поэтому конденсат будет скапливаться на переднем конце конденсатоотводчика, уменьшая количество испаряющегося пара после выпуска.
Все механические части не повреждаются при ударе водой, имеют долгий срок службы.
Основные параметры
Максимальный перепад давления: 22,5 МПа
Максимальное перемещение: 500 кг/ч
Выбираемые материалы для оболочки: Корпус клапана в стандартном исполнении WCB, на заказ могут быть изготовлены CF8, WC6 и другие материалы или обратитесь к производителю.

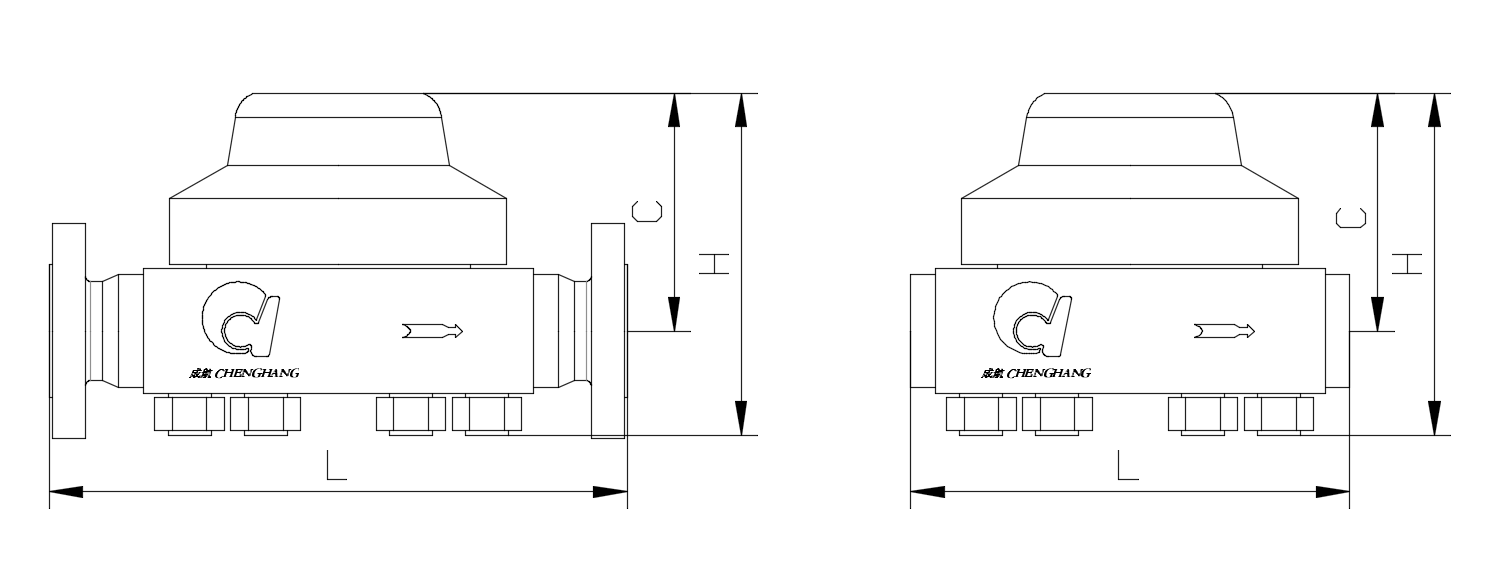

Размеры
| номер модели | CHS225-05BW | CHS225-05F | ||||
| Форма подключения | Муфтовая сварка ANSI B16.1 | HG/T 20592 PN400 HG/T 20615 PN420 ASME B16.5 Class2500 фланец:RF/FM |
||||
| Номинальный диаметр | DN15 | DN20 | DN25 | DN15 | DN20 | DN25 |
| L mm | 270 | 420 | ||||
| H mm | 230 | 230 | ||||
| C mm | 154 | 154 | ||||
| вес
kg |
35.0 | 35.5 | 36.0 | 41.3 | 41.8 | 43.7 |
Таблица соответствия давления и температуры оболочки (WCB)
| давление MPa | 26.0 | 20.7 | 15.8 | 11.2 |
|
температура ℃ |
-29-100 | 343 | 482 | 510 |
