CHDFZ191 перевернутая бочкообразная ловушка
Улавливающая станция CHDFZ191 представляет собой интегрированный впускной и выпускной плунжерные клапаны, фильтр и контрольный клапан, отлитые в единое целое, и оснащена перевернутым цилиндрическим улавливателем, который можно легко и быстро устанавливать и разбирать, а также заменять улавливатель в режиме онлайн без остановки.Он в основном используется в трубопроводах для передачи пара, вспомогательном оборудовании и трубопроводах для отслеживания тепла для обеспечения эффективной гидрофобности.
Описание
маркер
Обладая всеми характеристиками перевернутых бочек, он также обладает следующими преимуществами: значительно сокращает затраты на установку и занимаемую площадь, а также уменьшает количество мест утечки.Может устанавливаться горизонтально и вертикально.
Компактная конструкция позволяет экономить место для установки.
Быстроразъемный соединитель может использоваться в качестве фитинга для труб в течение длительного времени, и для уменьшения времени замены труб требуется только техническое обслуживание или замена корпуса ловушки.
Для плотной фиксации соединения используются два болта, что обеспечивает быструю и удобную установку и техническое обслуживание.
Основные параметры
Максимальное дифференциальное давление: 2.5MPa
Максимальный объем: 500 кг/ч
Дополнительный материал корпуса: корпус клапана стандартный CF8, может быть изготовлен на заказ из WCB, WC6 и других материалов или проконсультируйтесь с производителем.

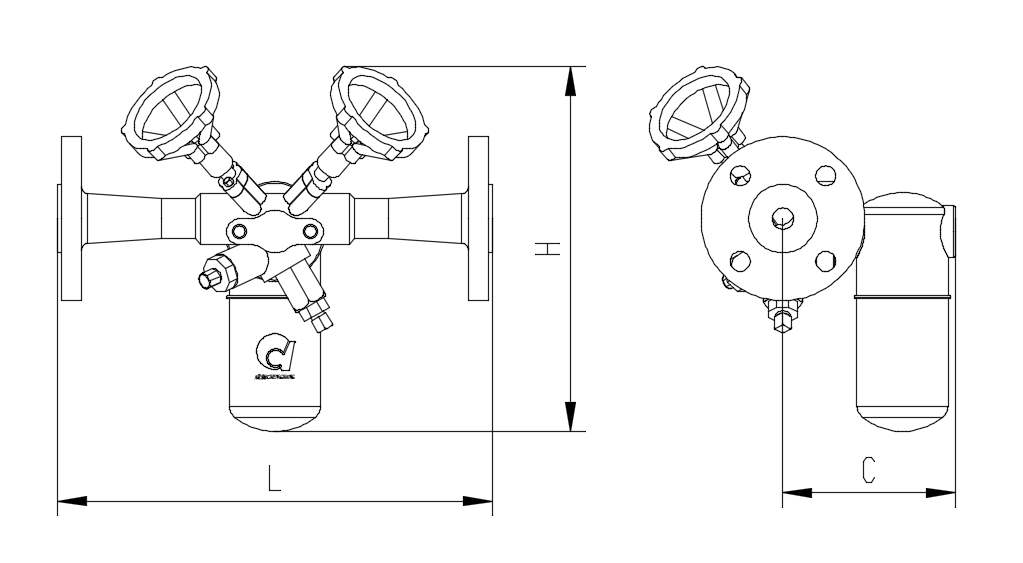

Размеры
| номер | CHDFZ191SW | CHDFZ191F | ||||
| Форма подключения | SW муфтовая сварка
ANSI B16.11 Внутренняя резьба NPT ANSI B1.20.1 |
HG/T 20592 PN16/25/40 HG/T 20615 PN20/50 ASME B16.5 CL150/300 Фланец : RF | ||||
| Номинальный диаметр | DN15 | DN20 | DN25 | DN15 | DN20 | DN25 |
| L mm | 120 | 260 | ||||
| H mm | 300 | 300 | ||||
| C mm | 130 | 130 | ||||
| Вес кг | 5.3 | 5.6 | 6.0 | 7.6 | 7.9 | 8.3 |
Давление в оболочке-температура Таблица соответствия (CF8)
| давление MPa | 5.0 | 4.0 | 3.7 | 2.8 |
| температура℃ | -29-100 | 260 | 343 | 427 |
