CHDW092 перевернутая бочкообразная ловушка
Ловушка CHDW092 представляет собой перевернутую цилиндрическую ловушку, в которой используется универсальный способ подключения, позволяющий легко и быстро устанавливать и разбирать ловушку, а также заменять ловушку в режиме онлайн без остановки.Он в основном используется в трубопроводах для передачи пара, вспомогательном оборудовании и трубопроводах для отслеживания тепла для обеспечения эффективной гидрофобности.
Описание
маркер
Обладая всеми характеристиками перевернутой бочки, она также обладает следующими преимуществами：
Может устанавливаться горизонтально и вертикально.
Компактная конструкция позволяет экономить место для установки.
Быстроразъемный соединитель может использоваться в качестве фитинга для труб в течение длительного времени, и для уменьшения времени замены труб требуется только техническое обслуживание или замена корпуса ловушки.
Для плотной фиксации соединения используются два болта, что обеспечивает быструю и удобную установку и техническое обслуживание.
Основные параметры
Максимальное дифференциальное давление: 2.5MPa
Максимальный объем: 1000 кг/ч
Дополнительный материал корпуса: корпус клапана стандартный WCB, может быть изготовлен на заказ из CF8, WC6 и других материалов или проконсультируйтесь с производителем.

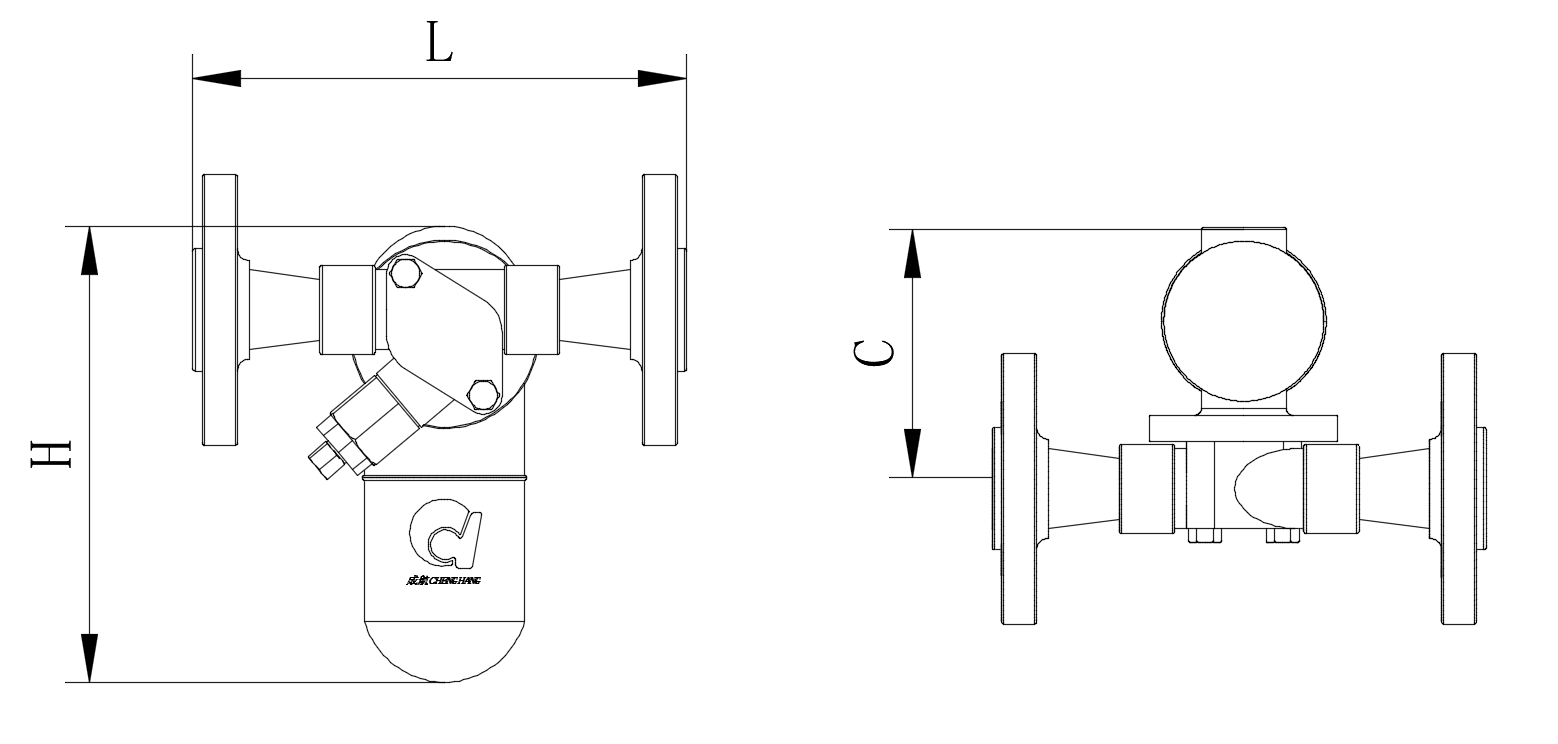

Размеры
| номер | CHDW092SW | CHDW092F | ||||
| Форма подключения | SW муфтовая сварка
ANSI B16.11 Внутренняя резьба NPT ANSI B1.20.1 |
HG/T 20592 PN16/25/40 HG/T 20615 PN20/50 ASME B16.5 CL150/300 Фланец: RF | ||||
| Номинальный диаметр | DN15 | DN20 | DN25 | DN15 | DN20 | DN25 |
| L mm | 120 | 195 | ||||
| H mm | 245 | 245 | ||||
| C mm | 130 | 130 | ||||
| Вес кг | 9.8 | 9.8 | 9.8 | 11.5 | 12.5 | 13.5 |
Давление в оболочке-температура Таблица соответствия (WCB)
| давление MPa | 5.0 | 4.0 | 3.7 | 2.8 |
| температура℃ | -29-100 | 260 | 343 | 427 |
